Внутрипольные системы отопления сочетают в себе максимальный комфорт и высокую энергоэффективность. Они создают мягкое тепло без перегрева и отлично работают с любыми котлами — от газовых до электрических. Ключевым элементом такой системы становится коллекторная группа: именно она отвечает за покомнатную регулировку температуры и стабильную работу отопления без сбоев. Хороший коллектор сохранит ваши деньги.
Рассказываем, за что отвечает коллекторная группа в системе теплый пол
Современные системы отопления становятся всё более технологичными, гибкими и энергоэффективными. Одним из ключевых элементов таких систем, особенно при многозонных разводках и тёплых полах, является коллекторная группа. В статье подробно разберём:
- Что такое коллекторная группа
- Её устройство и компоненты
- Принцип работы
- Преимущества и недостатки
- Области применения
- Рекомендации по выбору
- Установка, балансировка и эксплуатация
Что такое коллекторная группа
Коллекторная группа — это узел распределения теплоносителя в системе отопления или тёплого пола. Он служит своего рода центральным распределительным пунктом, обеспечивая равномерное и управляемое распределение горячей воды по всем контурам системы.
В отличие от традиционных последовательных схем, где теплоноситель проходит по одному трубопроводу с последовательным ответвлением к радиаторам, коллекторная разводка создаёт параллельные линии — каждая из которых получает одинаковый поток и температуру.
- точно балансировать систему
- регулировать температуру в каждой зоне
- самостоятельно отключать и настраивать отдельные контуры
Основа внутрипольного отопления — отопительные контуры из труб, по которым циркулирует теплоноситель. Даже в небольшом доме их несколько — как минимум по одному на помещение. В больших помещениях может быть два и более контуров. Но теплоноситель идёт по пути наименьшего сопротивления, поэтому без коллектора распределение будет неравномерным.

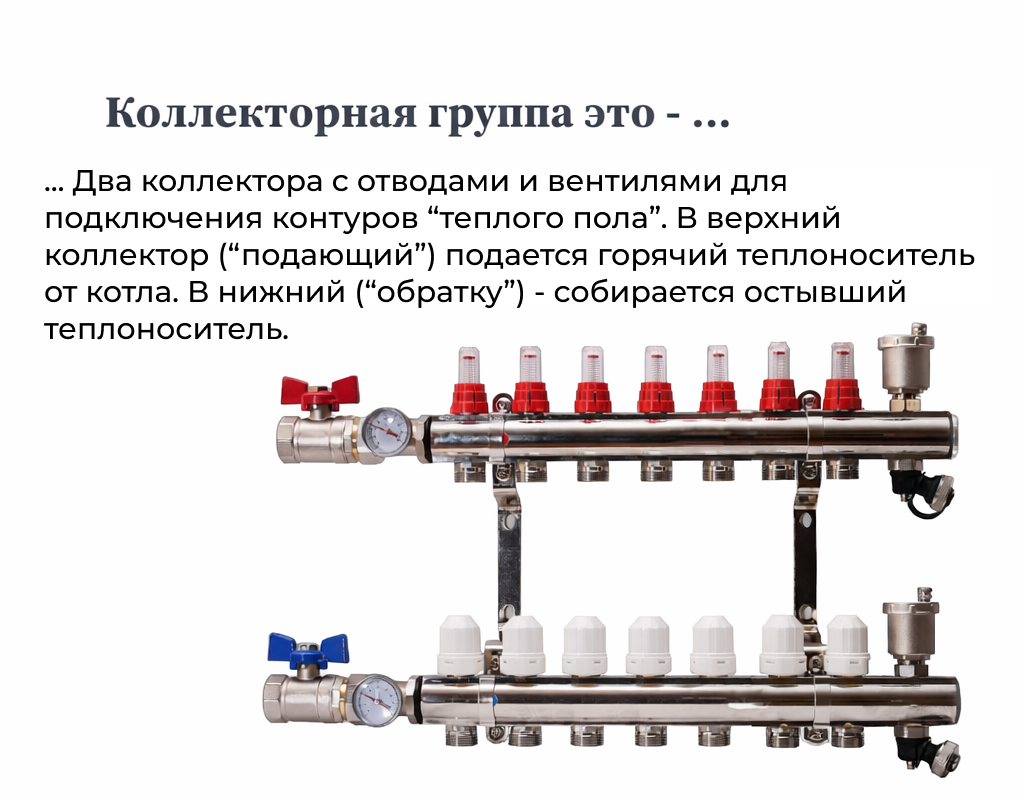

Коллекторная группа для тёплого пола состоит из двух распределительных гребёнок с отводами и регулирующей арматурой. В верхний коллектор поступает нагретый теплоноситель, в нижний — возвращается остывший. Резьбовые соединения позволяют подключать трубы из разных материалов.
Коллекторные группы подбираются по количеству контуров — от двух до двенадцати.
Полноценные группы оснащаются расходомерами — прозрачными колбами с индикаторами, позволяющими регулировать расход теплоносителя и добиваться равномерного прогрева.
Устройство коллекторной группы
Основные части
- Подающий коллектор — распределяет нагретый теплоноситель от котла или другого источника по каждому потребителю.
- Обратный коллектор — собирает остывшую воду от котла или другого источника по каждому потребителю.
Вспомогательные элементы

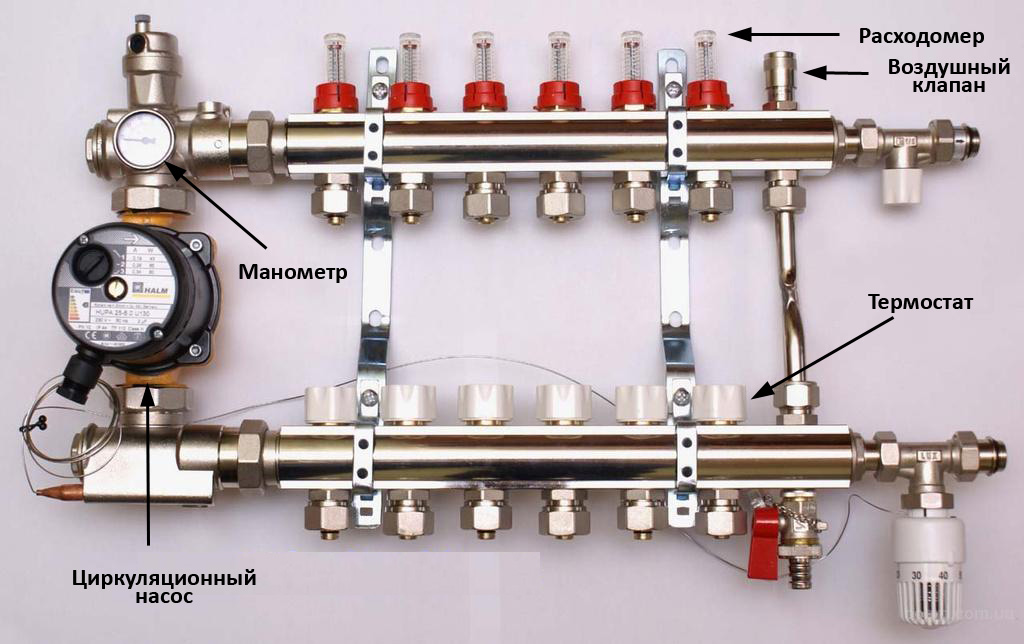

| Компонент | Назначение |
|---|---|
| Расходомеры | Измеряют и регулируют расход в каждом контуре |
| Запорная арматура | Перекрытие контуров. Позволяет перекрыть поток в отдельной ветке |
| Воздухоотводчики | Удаление воздуха |
| Циркуляционный насос | Обеспечивает движение теплоносителя по системе |
| Термометры | Контроль температуры |
| Смесительный узел | Смешение горячей и холодной воды |
Как работает коллекторная группа
Все контуры системы подключаются параллельно к двум магистралям:
Подающий коллектор — распределяет горячий теплоноситель
Обратный коллектор — собирает остывшую воду
Каждый контур получает теплоноситель напрямую, без прохождения через другие линии. Это принципиально отличает коллекторную схему от последовательной разводки.
Преимущества схемы:
- одинаковое давление в каждом контуре
- возможность отключения любого контура без остановки всей системы
- балансировка и регулировка расхода
- отсутствие перепадов тепла между комнатами
Преимущества коллекторной разводки
Равномерное распределение тепла
Все контуры получают одинаковые условия работы — нет «горячих» или «холодных» участков.
Простая балансировка
С помощью расходомеров и регулирующих вентилей можно легко настроить оптимальный расход теплоносителя для каждого контура.
Удобство обслуживания
Отключить, отремонтировать или заменить участок можно локально — без остановки всей системы.
Повышенный комфорт
Возможность индивидуальной регулировки температуры в комнатах — особенно важно для тёплых полов, комнат с разным назначением и переменными температурами.
Возможность автоматизации
Коллекторные группы легко интегрируются с термостатами, системой «умный дом», погодозависимыми контроллерами.
Недостатки, которые стоит учитывать
-
Более высокая стоимость по сравнению с простой линейной разводкой — из-за большего количества материалов и фитингов.
-
Требует грамотной балансировки и расчёта. Неправильная настройка может привести к неэффективной работе системы.
-
Монтаж требует аккуратности и понимания гидравлики.
-
Тем не менее, при правильной установке и настройке коллекторная система превосходит традиционные схемы по эргономике, эффективности и удобству.
Где применяется коллекторная группа
Коллекторная схема подходит для:
- Многокомнатных домов — каждый радиатор или тёплый пол имеют свою линию- Тёплых полов — особенно когда требуется разделение на зоны
- Комбинированных систем — радиаторы + тёплый пол
- Объектов, где важен контроль температуры в каждой комнате
Балансировка и регулировка
Балансировка — это процесс настройки расхода теплоносителя по каждому контуру через регулировочные вентили и расходомеры.
Зачем это нужно:
- для равномерного прогрева
- чтобы избежать избыточного расхода энергии
- для сокращения времени прогрева
- чтобы минимизировать перепады температуры
Балансировка проводится после монтажа и запуска системы. Это важный этап, который влияет как на комфорт, так и на экономичность всего отопления.
Выбор коллектора: на что смотреть
При покупке коллектора обращайте внимание на:
- Диаметр проходных магистралей — должен соответствовать расчетному расходу системы
- Материал коллектора — латунь, нержавеющая сталь или композитные материалы
- Наличие расходомеров — для точной настройки
- Качественные краны и фитинги — чтобы обслуживать систему было удобно
- Дополнительные аксессуары — воздухоотводчики, термометры, заглушки
Пример оптимального применения
Если в доме есть несколько зон с разной потребностью в тепле — например, гостиная с тёплым полом и спальни с радиаторами — коллекторная группа позволит:
- установить индивидуальные настройки
- отключать неиспользуемые зоны
- уменьшить потребление энергии
- обеспечить комфорт в каждом помещении
Коллекторная группа — это не просто набор труб и фитингов, а интеллектуальный распределительный узел отопительной системы. Она обеспечивает:
- равномерное распределение тепла
- гибкое управление каждым контуром
- удобство обслуживания
- комфортную эксплуатацию
Если вы планируете монтаж современной системы отопления — от тёплого пола до радиаторов — коллекторная группа должна быть в вашем расчёте. С ней система работает эффективнее и чище.

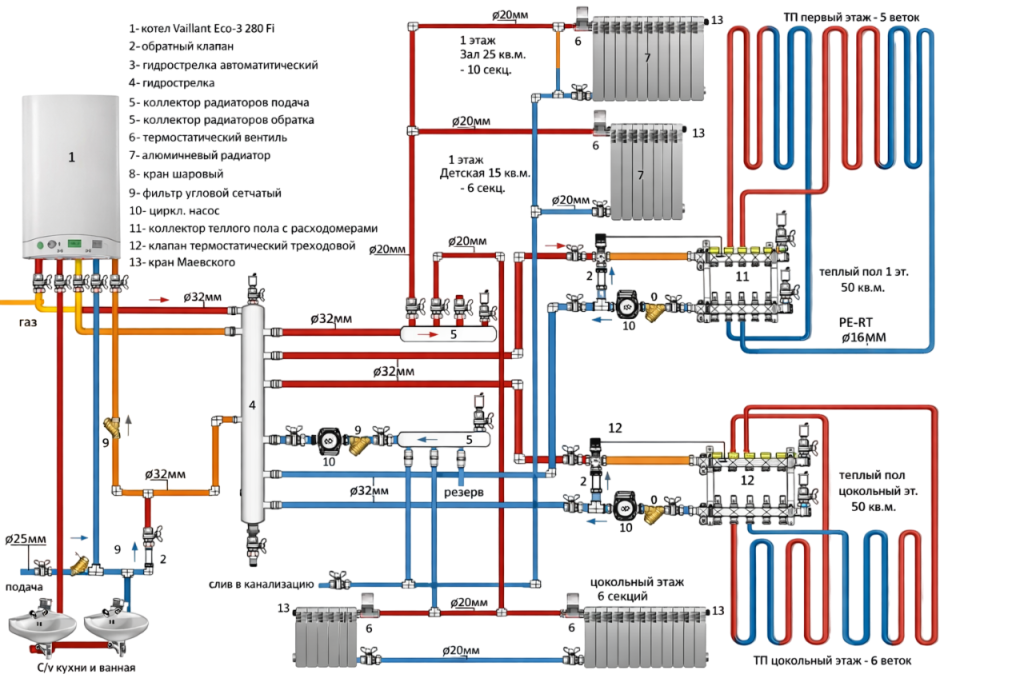

1. Газовый котёл
2. Обратный клапан
3. Гидрострелка автоматическая
4. Гидрострелка
5. Коллектор радиаторов обратка
6. Термостатический клапан
7. Алюминевый радиатор
8. Кран шаровый
9. Фильтр угловой сетчатый
10. Циркуляционный насос
11. Коллектор теплого пола с расходомерами
12. Клапан термостатический трехходовой
13. Кран Маевского
Советы от СантехМаг
1. Для тёплого пола — обязательно использовать расходомеры
2. Балансируйте систему после монтажа
3. Обязательно устанавливайте воздухоотводчики
4. Подбирайте коллектор под нагрузку вашего дома
В ряде отопительных систем одной коллекторной группы бывает недостаточно, особенно если в доме одновременно используются радиаторы и тёплые полы. В таких случаях ключевым элементом системы становится насосно-смесительная группа.
Насосно-смесительная группа необходима в системах отопления, где одновременно используются радиаторные контуры и тёплые полы. Радиаторное отопление работает при более высокой температуре теплоносителя — обычно в диапазоне 70–90 °C — и отличается меньшим гидравлическим сопротивлением.
В то время как тёплый пол требует значительно более низкой температуры, как правило 35–50 °C.
Основная задача насосно-смесительной группы — отобрать часть горячего теплоносителя из радиаторного контура и смешать его с охлаждённой водой из обратной линии. Это позволяет снизить температуру теплоносителя до безопасных и комфортных значений для тёплого пола и обеспечить стабильную циркуляцию в системе.
Конструктивно насосно-смесительная группа состоит из циркуляционного насоса и узла подмеса, выполненного на базе трёхходового клапана с термостатом или сервоприводом. Такая схема обеспечивает автоматическое поддержание заданной температуры и защищает систему от перегрева.
Насосно-смесительные и коллекторные группы могут устанавливаться как в виде сборки из отдельных элементов, так и в формате готовых модулей. Готовые решения упрощают монтаж, сокращают время установки и минимизируют вероятность ошибок при подборе оборудования.
Подробнее о видах насосно-смесительных групп, их настройке и особенностях применения мы расскажем в одной из следующих статей.
