Что такое водяной тёплый пол и зачем он нужен?

Знакомимся с теплыми полами и самыми простыми способами самостоятельного монтажа

1. Используется в домах с деревянными перекрытиями либо в случаях, когда нежелательно увеличивать массу пола (например, при перепланировках, легких перекрытиях).



2. Трубы укладываются в специальные пазы, чтобы закрепить их на поверхности и обеспечить равномерный тепловой поток, теплоизоляционных/теплоотражающих плит или монтируются на деревянные рейки, иногда с термо отражающими пластинами.



3. Такой вариант легче по весу, быстрее монтируется, но обладает меньшей теплоаккумулирующей способностью и требует более точного расчета параметров.

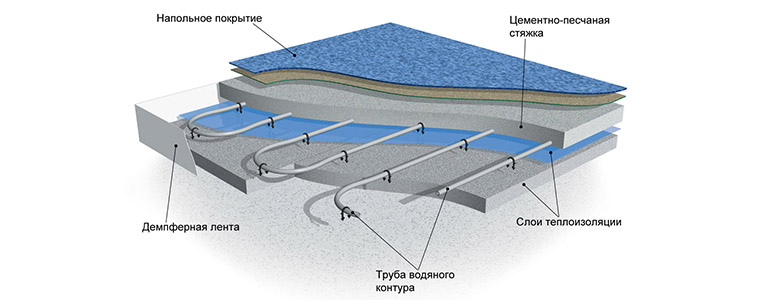

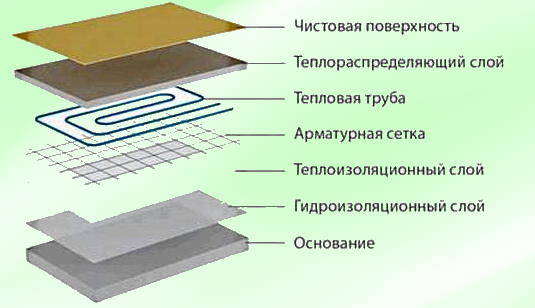

Подготовка основания и теплоизоляция

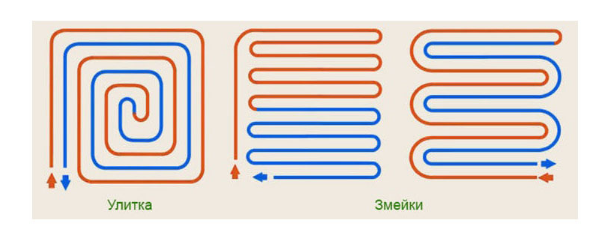

Существует несколько схем укладки труб: «змейка» (одиночный змеевик) и спираль (улитка).

При схеме «змейка» распределение температуры по полу часто неравномерное: участки возле подающей трубы будут горячее, чем возле обратки.

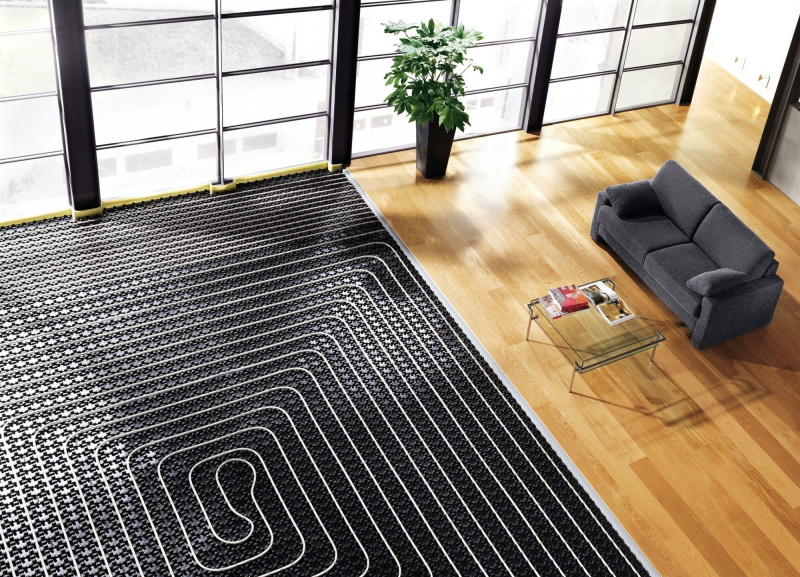

При спиральной укладке — подача и обратка проходят рядом, что обеспечивает более равномерный прогрев пола по всей площади.

Шаг укладки — обычно 10–30 см. При шаге больше 30 см возможен неравномерный нагрев, «теплые» и «холодные» зоны.

Для участков, смежных с наружными стенами (граничные зоны), нередко рекомендуют уменьшать шаг укладки — это компенсирует дополнительные теплопотери.

Общая длина одной петли (контура) обычно не должна превышать 100–120 метров; потери давления не должны быть больше нормативных (~20 кПа для одной петли).

Перед заливкой стяжки проводится гидравлическое тестирование (опрессовка) — систему заполняют водой под давлением выше рабочего, чтобы убедиться в отсутствии протечек.

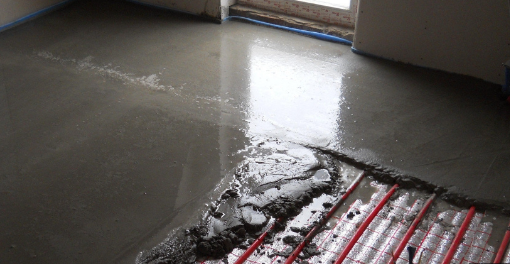

Если используется «мокрый» метод, после укладки труб следует этап заливки стяжки — без него система не будет полноценной.

1. Минимальная толщина стяжки над трубами — около 3 см (иногда 5–7 см, в зависимости от конструкции).

2. Раствор для стяжки должен быть качественным — обычно рекомендуется бетон не ниже определённой марки + пластификатор.

3. При больших площадях (или длинных участках стяжки) необходимо предусмотреть деформационные швы — это предотвратит трещины от теплового расширения.

4. После заливки — пол должен полностью просохнуть прежде, чем запускать систему отопления. Запускать систему рекомендуется не раньше, чем через 28 дней, когда стяжка наберет необходимую прочность.

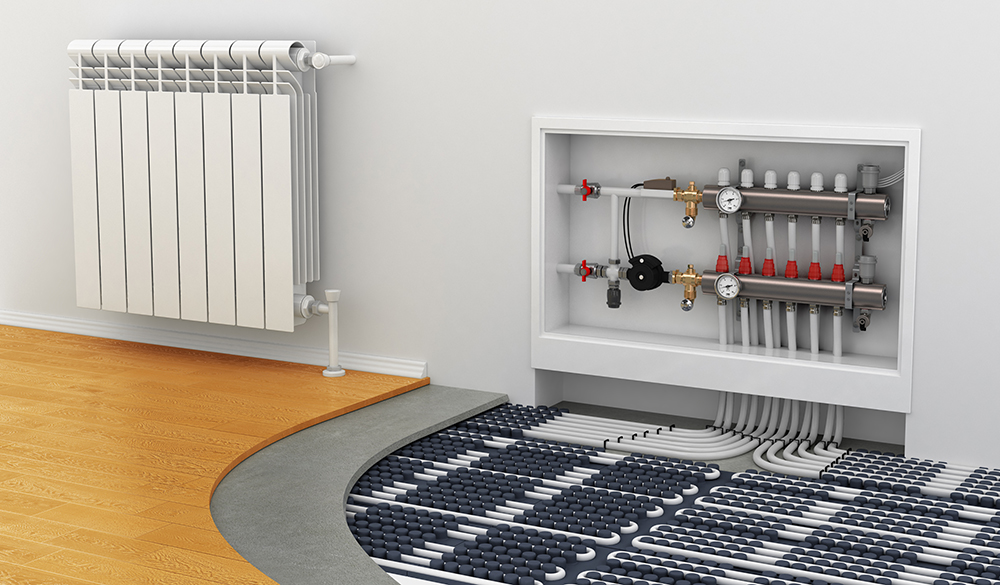

Подключение, элементы коллектора, смесительный узел и запуск системы

Монтаж труб и стяжки — это только часть системы. Важно правильно собрать коллекторную группу, смесительный узел и организовать управление системой.

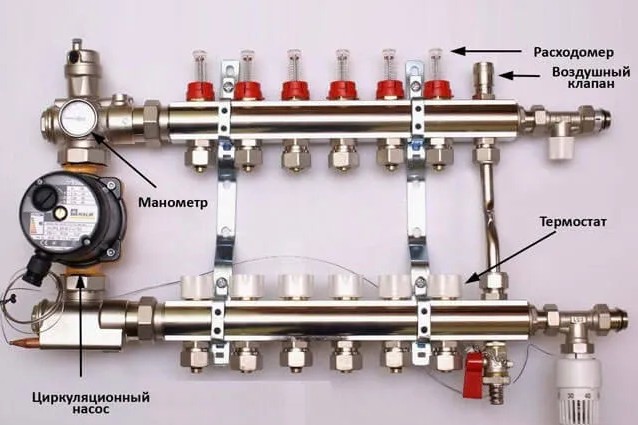

1. Коллекторная группа — распределительный узел, к которому подключаются петли теплого пола. В неё входят подающий и обратный коллекторы, запорная арматура, расходомеры, воздухоотводчики и балансировочные элементы.

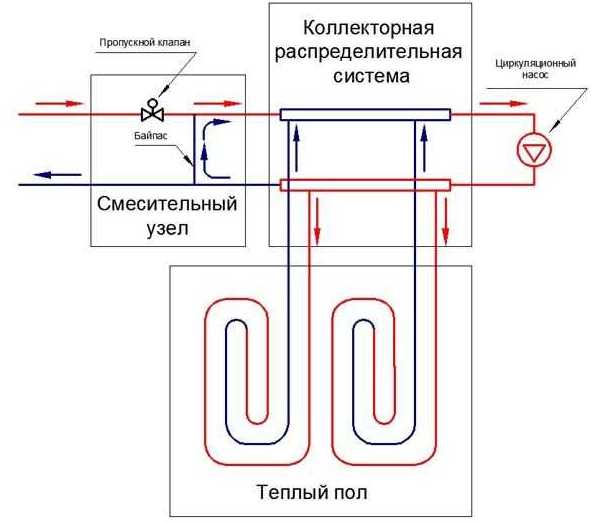

2. Смесительный узел (далее — НСУ) — нужен для смешивания горячей воды из котла с частично остывшей, чтобы получить оптимальную температуру теплоносителя для пола (обычно 30–45 °C, в зависимости от конфигурации).

3. При наличии радиаторов в системе отопления важно разделить контуры отопления и теплого пола между разными коллекторами через гидравлический разделитель  (гидрострелку).

4. При запуске системы перед отопительным сезоном рекомендуется постепенный нагрев: сначала температура воды и пола невысокая, чтобы избежать термических деформаций стяжки.

5. После монтажа и пусконаладки важно проверить работоспособность всех контуров, герметичность, сбалансировать систему (если несколько контуров), и убедиться, что поверхность пола прогревается равномерно.

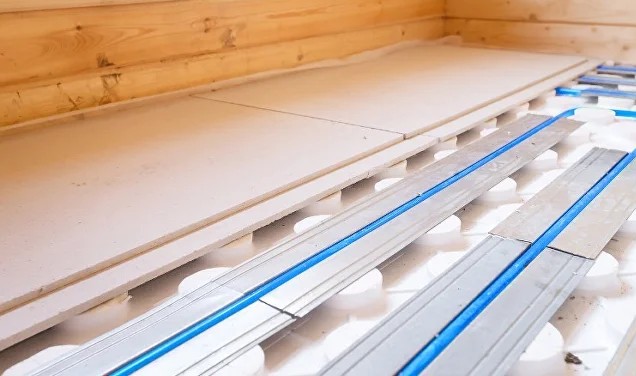

Когда предпочтителен сухой метод — особенности монтажа на деревянные перекрытия

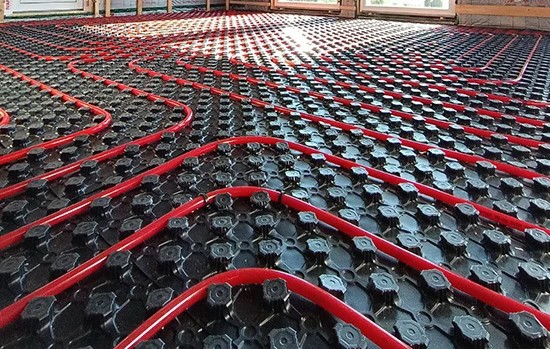

1. Трубы укладываются в специальные теплоизоляционные панели/маты, либо между деревянными рейками на перекрытии.



2. Часто используются термоотражающие пластины — они ускоряют отдачу тепла вверх и уменьшают теплопотери вниз.



3. Важно, чтобы напольное покрытие, которое будет сверху, подходило для систем теплого пола — некоторые покрытия (например, дерево, ламинат, плотные ковры) имеют ограничения по максимальной температуре поверхности пола.

Преимущества и нюансы эксплуатации

Преимущества «тёплого пола» — уже упомянуты. Но есть и нюансы, которые важно учитывать:

Плюсы:

1. Экономия энергии и равномерный обогрев



2. Комфорт — тёплый пол = тёплые ноги, равномерный прогрев



3. Эстетика — отсутствие видимых радиаторов и труб



4. Универсальность — можно сочетать с традиционным отоплением

1. Высота пола увеличивается (из-за стяжки, утеплителя) — это влияет на пороги, планировку дверей, высоту плинтусов и прочее.



2. При деревянных перекрытиях — возможно, потребуется более сложная конструкция (специальные маты, теплоотражатели), и некоторые напольные покрытия могут быть не совместимы. Применяемость с системами теплого пола уточняйте у производителя напольного покрытия.



3. Монтаж должен проводиться очень ответственно — даже мелкие ошибки (неровное основание, отсутствие демпферной ленты, неправильно рассчитанные петли) приведут к неравномерному прогреву, шумам, трещинам в стяжке или преждевременному износу.
