Трубная резьба: назначение, виды и особенности

Трубная резьба — это важный элемент инженерных и строительных решений, который обеспечивает надёжное соединение и герметизацию трубопроводных систем. Суть процесса заключается в нарезке специального профиля на концах трубы, что позволяет соединять её с другими трубами или фитингами.

Благодаря разнообразию стандартов и типов резьбы инженеры могут подобрать оптимальный вариант для конкретных условий эксплуатации и требований проекта.

Основные виды трубной резьбы

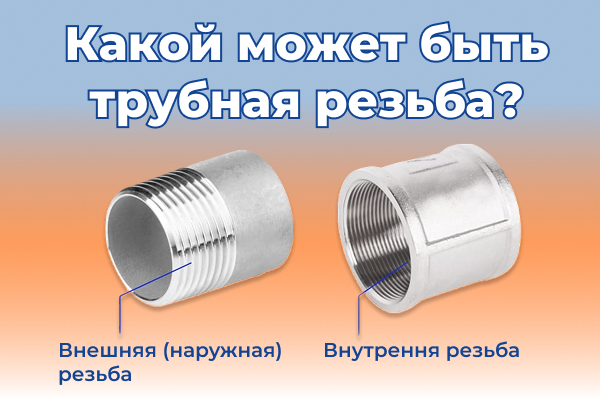

Резьба может быть:

- наружной — на поверхности трубы;

- внутренней — в муфтах, фитингах и других соединительных элементах.

Обе разновидности служат одной цели — обеспечить прочное и герметичное соединение.

Кроме того, существует несколько распространённых стандартов:

- дюймовая (NPT) — используется в США и ряде международных проектов,

- метрическая — применяется в машиностроении и некоторых инженерных системах,

- коническая — обеспечивает дополнительную герметичность за счёт сужающегося профиля.

Для маркировки трубной резьбы применяются буквенные и числовые обозначения:

1. LH — резьба левая;

2. номинальный диаметр — соответствует диаметру трубы;

3. класс резьбы — указывает на точность и допуски;

4. высота резьбы — глубина нарезки.

Основные размеры резьбы зависят от стандарта. Например, для треугольного профиля рабочее сечение определяется условным треугольником, задающим геометрию витков.
Средний диаметр рассчитывается как среднее арифметическое между наружным и внутренним диаметром — этот параметр критически важен для прочности и надёжности соединения.

На что обращать внимание при выборе?

При подборе резьбы необходимо учитывать:

1. материал трубы,

2. рабочее давление и температуру в системе,

3. уровень требуемой герметичности,

4. отраслевые нормы и стандарты безопасности.

Трубная резьба: виды, параметры и особенности выбора

Профиль резьбы нарезается на концах трубы, что позволяет обеспечить:

1. прочность соединения,

2. герметичность,

3. универсальность при монтаже.

Разнообразие стандартов и типов резьбы позволяет подобрать оптимальное решение для любых условий эксплуатации — от бытовых водопроводов до промышленных магистралей.

Виды трубной резьбы

Наружная и внутренняя резьба

- Наружная нарезается на поверхности трубы.

- Внутренняя выполняется в муфтах, фитингах или соединительных деталях.

Оба типа предназначены для герметичного соединения трубопроводных элементов.

Обозначения и параметры трубной резьбы

Резьба обозначается буквенно-цифровыми символами, которые указывают её основные характеристики:

1. LH — левая резьба,

2. номинальный диаметр — соответствует диаметру трубы,

3. класс точности — указывает на допуски и качество нарезки,

4. высота (глубина) резьбы — влияет на прочность соединения.

Для треугольной резьбы размеры задаются условным сечением в форме треугольника.
Средний диаметр резьбы определяется как среднее значение между наружным и внутренним диаметрами и является ключевым параметром для надёжности соединения.

Как выбрать подходящий тип резьбы?

При подборе резьбы необходимо учитывать:

1. материал трубопровода,

2. рабочее давление,

3. температуру среды,

4. требования к герметичности,

5. действующие стандарты и нормы безопасности.

Выбор правильного типа трубной резьбы напрямую влияет на долговечность и безопасность трубопроводных систем.

Благодаря широкому выбору стандартов и видов резьбовых соединений можно обеспечить надёжную работу водопроводных, отопительных, газовых и промышленных сетей.

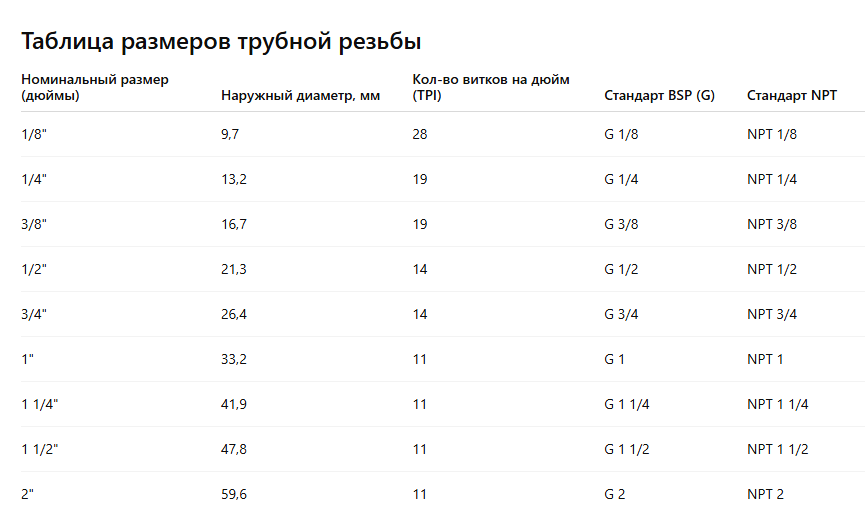

Примечания:

- BSP (G-резьба) — цилиндрическая, угол профиля 55°.
- NPT — коническая, угол профиля 60°.
- Номинальный размер в дюймах не совпадает с фактическим наружным диаметром трубы (это частая ошибка при выборе фитингов).

Трубная резьба: назначение и характеристики

В этом материале рассмотрим основные параметры трубной резьбы, её разновидности и сферы применения.

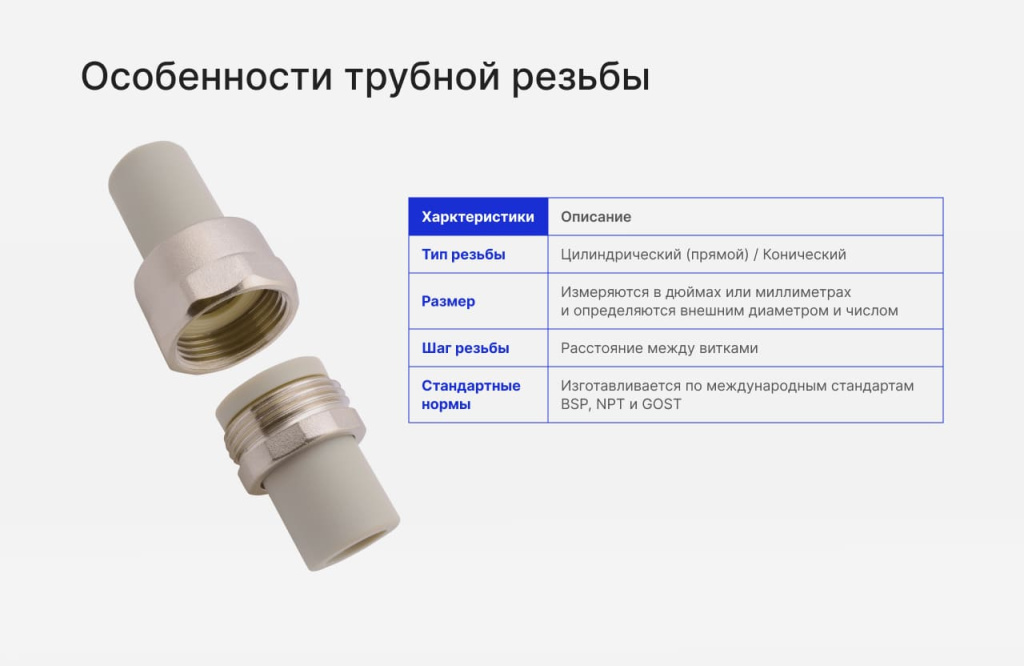

Основные характеристики трубной резьбы

Тип резьбы.

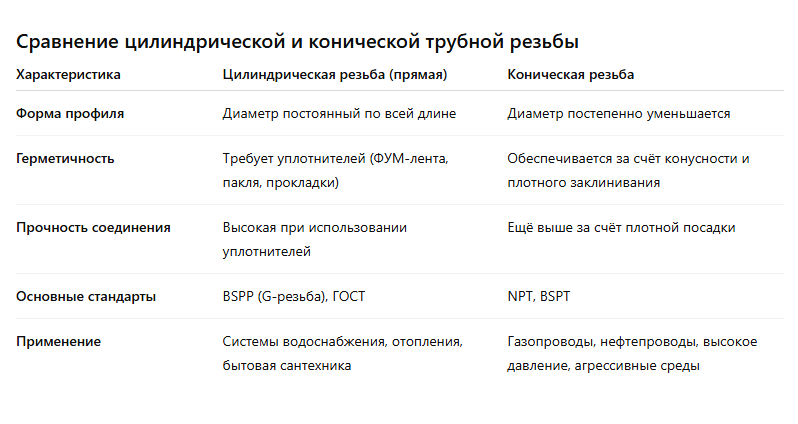

Трубная резьба бывает двух видов:

- цилиндрическая (прямая) — обеспечивает плотный контакт по всей длине соединения;

- коническая — создаёт герметичность за счёт сужения профиля.

Размер и шаг резьбы.
Размеры определяются наружным диаметром и количеством витков на единицу длины. Измерение выполняется в дюймах или миллиметрах. Шаг резьбы (расстояние между витками) влияет на прочность и степень герметичности соединения.

Стандарты.
Трубная резьба изготавливается в соответствии с международными нормами:

1. BSP (British Standard Pipe) — британский стандарт,

2. NPT (National Pipe Thread) — американский стандарт,

3. ГОСТ — российский государственный стандарт.

Применение этих норм обеспечивает совместимость и взаимозаменяемость трубных соединений на международном уровне.

Резьбовые соединения: определение размера и типа

Резьбовые соединения находят широкое применение в промышленности — от машиностроения до бытового ремонта. Правильный выбор размера и типа резьбы напрямую влияет на надежность и долговечность соединений. В этом руководстве мы подробно разберем, как определить размеры и тип резьбы, а также какие инструменты и методы помогут в этом процессе.

Что такое резьба?

Резьба представляет собой винтовую нарезку на цилиндрической или конической поверхности трубы или детали. Существуют различные типы резьб, каждая из которых имеет свои стандарты и особенности. Наиболее распространенные из них:

- Метрическая резьба

- Дюймовая резьба (UN, Whitworth)

- Трубная резьба (G, NPT)

- Специализированные резьбы для нестандартных задач

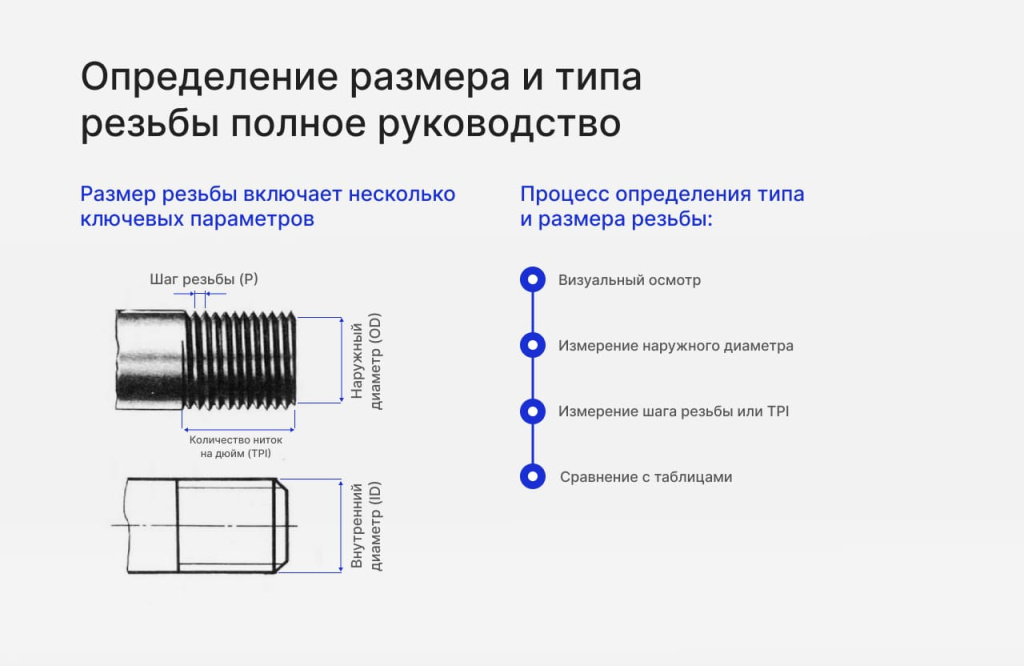

Определение размера резьбы

Размер резьбы определяется несколькими ключевыми параметрами:

1. Наружный диаметр (OD) — максимальный диаметр резьбы, измеряемый по вершинам витков.

2. Внутренний диаметр (ID) — диаметр по внутренним вершинам резьбы.

3. Шаг резьбы (P) — расстояние между соседними витками, измеряемое вдоль оси.

4. Количество ниток на дюйм (TPI) — используется в дюймовых системах, показывает число витков на один дюйм длины.

Для точных измерений применяют штангенциркуль, микрометр и резьбомер.

Основные типы резьбы

- Метрическая резьба — шаг измеряется в миллиметрах. Пример: М10×1,5 означает диаметр 10 мм и шаг 1,5 мм.

- Дюймовая резьба UN — число витков на дюйм и угол профиля 60°.

- Дюймовая резьба Whitworth — старый британский стандарт, угол профиля 55°, радиусные вершины и впадины.

- Трубная резьба (G, NPT) — для соединения труб:

1. G — параллельная резьба,

2. NPT — коническая с углом профиля 60°.

Коническая трубная резьба BSP и BSPT: назначение, преимущества и применение

Коническая трубная резьба BSP и BSPT является важным элементом трубопроводных систем. Она обеспечивает надежное соединение труб и герметичность в самых разных сферах — от промышленных установок до бытовых инженерных систем. Эти стандарты признаны во всем мире за свою эффективность и универсальность.

Что такое BSP и BSPT

BSP (British Standard Pipe) — международный стандарт трубной резьбы, разработанный в Великобритании. Существует два основных типа BSP:

- Параллельная резьба (BSPP) — диаметр резьбы постоянный по всей длине, требует дополнительных уплотнителей для герметичности.

- Коническая резьба (BSPT, British Standard Pipe Tapered) — диаметр постепенно уменьшается, что обеспечивает плотное и герметичное соединение.

BSPT — разновидность BSP с коническим профилем, обеспечивающая более надежное соединение по сравнению с параллельной резьбой. При затягивании резьбы коническая форма создает дополнительное давление на уплотнительные поверхности, исключая утечки даже при высоких давлениях.

Преимущества конической резьбы BSPT

1. Высокая герметичность: Коническая форма резьбы обеспечивает плотное соединение, что особенно важно для систем водоснабжения, газопроводов и гидравлических установок.

2. Надежность и долговечность: Соединения устойчивы к вибрациям и механическим воздействиям, что делает их идеальными для промышленных условий.

3. Универсальность: BSPT используется во многих странах, что облегчает поиск и замену комплектующих, а также интеграцию трубопроводных систем разных производителей.

4. Простота монтажа: Резьба легко устанавливается, минимизируя усилия и время монтажа при обеспечении необходимой герметичности.

Области применения

Коническая резьба BSPT широко применяется в следующих сферах:

- Системы водоснабжения и отопления — надежные соединения труб, предотвращающие утечки.

- Газовые системы — высокая герметичность обеспечивает безопасную транспортировку газа.

- Промышленные гидравлические и пневматические системы — прочные соединения выдерживают высокое давление и обеспечивают долговечность оборудования.

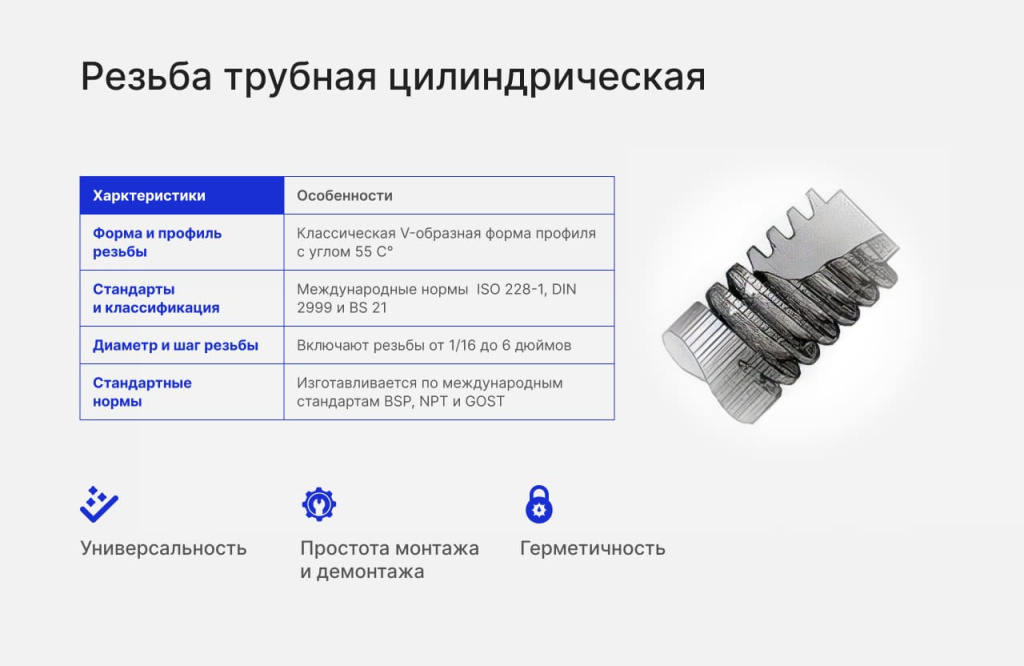

Цилиндрическая трубная резьба: особенности, преимущества и применение

Цилиндрическая трубная резьба — один из самых распространённых видов резьбы, применяемых в промышленности и строительстве для соединения труб и фитингов. Её конструкция обеспечивает надёжное и герметичное соединение, устойчивое к нагрузкам и внешним воздействиям. В этом материале рассмотрим ключевые характеристики, преимущества и области применения цилиндрической резьбы.

Особенности цилиндрической трубной резьбы

Форма и профиль резьбы.
Цилиндрическая резьба имеет классический V-образный профиль с углом 55°. Она наносится на цилиндрическую поверхность трубы, что обеспечивает равномерное распределение нагрузки по всей длине резьбы.

Стандарты и классификация.
Цилиндрическая резьба стандартизирована по международным нормам, включая ISO 228-1, DIN 2999 и BS 21. Это гарантирует совместимость деталей от разных производителей и позволяет использовать резьбу в глобальных проектах.

Диаметр и шаг резьбы.
Диаметры и шаги варьируются в зависимости от назначения и размеров труб, обычно от 1/16 до 6 дюймов. Такой диапазон позволяет подобрать оптимальный вариант под конкретные условия эксплуатации.

Преимущества цилиндрической резьбы

1. Универсальность: подходит для труб из стали, меди, пластика и композитных материалов, что делает её универсальным решением для различных отраслей.

2. Герметичность: V-образный профиль и точность изготовления обеспечивают высокую степень герметичности, особенно важную для систем под давлением, таких как водопровод и газовые сети.

3. Простота монтажа и демонтажа: цилиндрическая резьба легко устанавливается и снимается с использованием стандартных инструментов, снижая затраты на монтаж и обслуживание.

Применение цилиндрической трубной резьбы

1. Сантехнические системы: широко используется в водоснабжении и отоплении, обеспечивает надежное соединение сантехнических приборов и оборудования.

2. Нефтегазовая промышленность: применяется в трубопроводах для транспортировки нефти и газа, где важны прочность и устойчивость к агрессивным средам; выдерживает высокие давления и температуры.

3. Промышленные системы: используется на химических заводах, производственных линиях и других установках для транспортировки жидкостей и газов, обеспечивая долговечность и надежность соединений.
